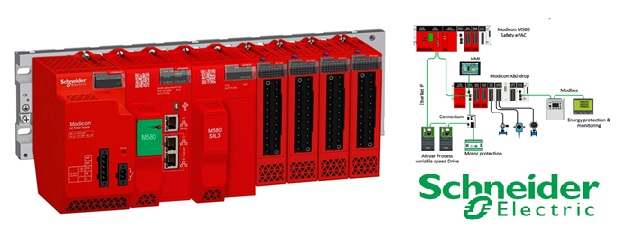

Formation – Automates Schneider M580 SAFETY

évaluation en contrôle continu

Programme de stage:

📜 JOUR 1 – Normes, sécurité fonctionnelle & architecture M580 SAFETY

1. Normes de sécurité fonctionnelle

  • IEC 61508, IEC 62061, EN ISO 13849

  • Définitions : SIL, PL, Catégories, MTTFd, DCavg

  • Obligations réglementaires et responsabilités constructeurs / intégrateurs / exploitants

  • Rappels sur la philosophie Safety Schneider

2. Technologie des automates M580 SAFETY

  • Types de CPU Safety

  • Modules d’entrées / sorties Safety

  • Règles de câblage Safety selon SIL et PL

  • Contraintes : intégrité, diagnostic, tests des E/S

3. Topologies & architectures M580 SAFETY

  • Architecture simple : CPU + E/S locales

  • Architecture distribuée : E/S déportées Safety – RIO / DIO

  • Architecture redondante :

    • CPU Safety duplex

    • Bus réseau redondant

    • Synchronisation & basculement


📜 JOUR 2 – SISTEMA & programmation EcoStruxure Control Expert Safety

4. Utilisation du logiciel SISTEMA

  • Présentation de l’outil & structure de projet

  • Utilisation des bibliothèques constructeurs

  • Mise en œuvre pour calculer un niveau de performance requis (SIL / PL)

  • Étude de cas : validation d’une fonction d’arrêt d’urgence

5. EcoStruxure Control Expert – Option Safety

Prise en main du logiciel

  • Interface, arborescences, modules Safety

  • Gestion des droits & mots de passe Safety

  • Verrouillage / intégrité du projet

Programmation Safety

  • Introduction aux langages LD et FBD

  • Configuration des E/S Safety (TOR / analogiques)

  • Bibliothèque de blocs Safety Schneider :

    • Emergency Stop (Arrêt d’urgence)

    • Guard Door (Sécurité porte)

    • Muting (Inhibition sûre)

    • EDM (Monitoring de dispositif de sécurité / retour feedback)

  • Gestion des alarmes Safety & supervision

  • Création pas-à-pas d’une application complète


📜 JOUR 3 – Tests, diagnostics, communications & intégration réseau

6. Contrôle de l’intégrité Safety

  • Détection : court-circuit, rupture de fil, défaut capteur

  • Tests périodiques & test dynamique des sorties Safety

  • Mode repli / fallback / safe state

7. Communication & réseaux industriels

  • Modbus / Modbus TCP/IP

  • Ethernet IP

  • SAFE Ethernet (principes et sécurité réseau – théorie)

  • Intégration dans une architecture Schneider :

    • Switches industriels, réseaux multiprotocoles

    • Dialogue avec variateurs ATV320 Safety

    • Lecture & exploitation des données de sécurité (STO, SLS…)

8. Interaction CPU Safety ↔ CPU Standard

  • Échanges de données

  • Contrôle des flux Safety / Non Safety

  • Bonnes pratiques de séparation fonctionnelle

9. Safety & Redondance (approche théorique)

  • Fonctions Safety redondantes

  • Sécurisation réseau

  • Comportement en mode dégradé

Venir en formation muni de ses EPI (chaussures de sécurité, gants, VAT)
