RAPPEL procédé MIG MAG :
Procédé MAG (Métal Actif Gaz), l’électrode métallique font et nourrit le bain, le mélange gazeux actif contribue à la fluidité du bain de soudure), est utile pour souder vite les aciers. Aciers inoxydables ou pas. Interdit pour les équipements sous pression.
Procédé MIG (Métal Inerte Gaz), pour souder vite les métaux nobles (l’électrode métallique font et nourrit le bain) comme le cuivre ou l’aluminium.
Procédé Electrode Enrobée, l’électrode métallique font et nourrit le bain, atmosphère protectrice par les fumées produites par l’enrobage)
QUALIFICATIONS POSSIBLES en OPTION :
ISO 9606-1 135 P FW FM1 B t10/10 PF
ISO 9606-1 135 P BW FM1 B t12 PF
ISO 9606-1 135 P FW FM1 B t10/10 PF

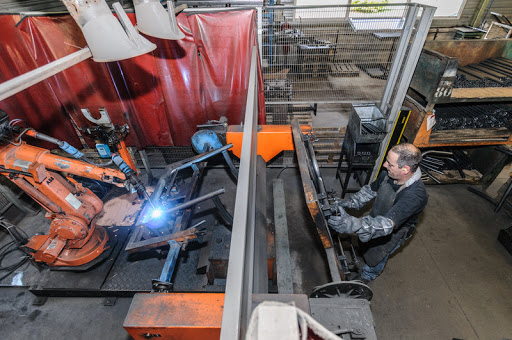

DESCRIPTION DES DIFFERENTS COMPOSANTS D’UNE INSTALLATION SUR ROBOT : GENERATEUR, TORCHE
ROLE DES ELEMENTS D’UNE TORCHE
LE GAZ, LE FIL
LE TRANSFERT PAR COURT-CIRCUIT, PAR GROSSES GOUTTES (GLOBULAIRES)
LE TRANSFERT PAR PULVERISATION AXIALE (ARC LONG)LES DIFFERENTS ELEMENTS DE REGLAGE
ET LEURS INFLUENCES
LA TENSION, L’INTENSITE, LA SELF D’INDUCTANCE
VITESSE ET DEPLACEMENT DE LA TORCHE, SENS DE DEPLACEMENT
LE PULSE SYNERGIQUE
INSTRUCTIONS POUR LE SOUDAGE A L’ARC, SEAM, WELD, WEAVE
COMMENT DEFINIR LES DONNEES DE SOUDAGE A L’ARC, SEAMDATA, WELDATA, WEAVEDATA
COMMENT PROGRAMMER LES INSTRUCTIONS DE SOUDAGE
DECLARATION DES ENTREES SORTIES, DE LA CARTE D’ECHANGE E/S
DEFINIR LES SYSTEMES DE SOUDURE A L’ARC, LES MESURES, LES FONCTIONS DE SOUDURE A
L’ARC, L’EQUIPEMENT DE SOUDAGE A L’ARC
Les normes de qualifications des soudeurs QS (licence soudure) possibles :
EN ISO 9606-1, EN ISO 9606-2, EN ISO 9606-3, EN ISO 9606-4, EN ISO 9606-5, NF EN ISO 14732 : 2013 (EN 1418), B540-9, FDA 88111, ASME, B527-9, AIR 0191, Gaz de France ATG 540, A88-800, EN 287-1, …
POUR RAPPEL : Procédés de soudage norme européenne EN ISO 4063 :
111: manuel avec électrode enrobée)
114: avec fil fourrée auto-protecteur
121: sous flux avec un fil-électrode
125: sous flux avec fil fourré
131: sous protection de gaz inerte avec filélectrode fusible plein / soudage MIG
135: sous protection de gaz actif avec filélectrode fusible plein / soudage MAG
136: sous protection de gaz actif avec filélectrode fourré de flux
138: sous protection de gaz actif avec fil fourré de poudre métallique
141: protection de gaz inerte avec électrode
de tungstène / soudage TIG
142: Soudage TIG autogène
143: Soudage à l’arc sous protection de gaz inerte avec électrode de tungstène et fil ou baguette fourré(e)
2 – Par résistance (points, bossage, étincelage)
3 – Aux gaz:
311: Soudage oxyacétylènique
4 – Par pression
5 – Par faisceau (faisceau d’électrons ou laser)
7 – Procédés divers (induction, percussion, électrogaz, goujons, etc.)
9 – Brasage:
91: brasage fort
94: brasage tendre
971: soudobrasage aux gaz
972: Soudobrasage à l’arc
POUR RAPPEL : La norme NF EN ISO 9606
La norme NF EN ISO 9606 décrit les épreuves de qualifications des soudeurs. La qualification est
valide pendant 3 ans :
1: aciers
2: Aluminium et alliages d’aluminium
3: Cuivre et ses alliages
4: Nickel et ses alliages
5: Titane et ses alliages, zirconium et ses alliages.
