Formation Protocole HART (Highway Addressable Remote Transducer)

évaluation en contrôle continu

Programme de stage:

Communication industrielle, configuration, diagnostic et mise en service des instruments HART

1. Introduction au protocole HART

  • Définition du protocole HART
  • Historique et standard industriel
  • Principe fondamental :
    • Superposition du signal numérique sur boucle 4-20 mA
  • Avantages :
    • Compatibilité avec installations existantes
    • Accès aux données de diagnostic
  • Applications industrielles

HART est un protocole hybride permettant une communication simultanée analogique et numérique

2. Architecture et fonctionnement HART

  • Communication maître / esclave
  • Modes :
    • Point à point
    • Multidrop
  • Structure des trames HART
  • Types de commandes :
    • Universelles
    • Communes
    • Spécifiques constructeur

3. Paramètres et configuration des instruments HART

  • Variables HART :
    • PV (Primary Variable)
    • LRV / URV
    • Units
    • Damping
  • Paramètres standards vs spécifiques
  • Lecture / écriture des données
  • Configuration d’un transmetteur

4. Mise en œuvre terrain du protocole HART

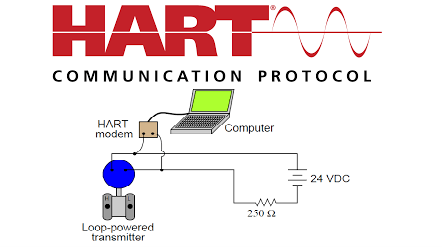

  • Raccordement sur boucle 4-20 mA
  • Conditions de communication (résistance, câblage)
  • Connexion via modem HART USB
  • Utilisation d’un logiciel de configuration

5. Diagnostic et maintenance avec HART

  • Lecture des diagnostics équipements
  • Détection des anomalies :
    • dérive capteur
    • défaut process
  • Maintenance prédictive
  • Accès aux données avancées

Le protocole permet d’accéder à des informations de diagnostic et d’état des équipements

6. Interfaçage HART avec systèmes industriels

  • Intégration dans un système automatisé
  • Passerelle Modbus / HART
  • Communication avec supervision (SCADA)
  • Architecture instrumentation moderne

7. Mise en pratique sur banc pédagogique (POINT FORT)

Travaux pratiques :

TP1 – Connexion HART

  • Connexion modem USB
  • Lecture des paramètres d’un transmetteur GEORGIN

TP2 – Configuration instrumentation

  • Paramétrage pression / température
  • Modification LRV / URV

TP3 – Diagnostic

  • Lecture des défauts
  • Analyse des variables

TP4 – Boucle complète

  • Génération de consigne
  • Lecture via indicateur
  • Communication HART

TP5 – Positionneur de vanne (ECKARDT)

  • Paramétrage
  • Test de fonctionnement
  • Analyse comportement

TP6 – Gateway Modbus / HART

  • Lecture données HART via Modbus
  • Intégration système

8. Bonnes pratiques industrielles

  • Installation correcte d’un réseau HART
  • Fiabilité et robustesse communication
  • Limites du protocole
  • Cybersécurité et industrie 4.0

Évaluation des acquis

  • Quiz technique
  • Évaluation pratique sur banc
  • Validation des manipulations

Les + de la formation (différenciation forte)

  • Formation 100 % terrain avec matériel réel industriel
  • Multi-constructeurs (GEORGIN, FUJI, ECKARDT…)
  • Cas concret instrumentation process
  • Interface HART + Modbus (rare en formation)
  • Approche maintenance + mise en service

Venir en formation muni de ses EPI (chaussures de sécurité, gants, VAT)
